 1 电磁波谱



振荡的电场和磁场在空间中以波的形式传播就形成了电磁波，Gamma射线、X光、紫外光、可见光、红外光、微波、无线电波和长波无线电，这些都是电磁波。

光纤通信工作波长在于近红外区。



光纤通信工作波长在于近红外区，波段有：

O波段：1260nm到1310nm

E波段：1360nm到1460nm

S波段：1460nm到1530nm

C波段：1535nm到1565nm

L波段：1565nm到1625nm

U波段：1640nm到1675nm



单模光纤通常工作在1310nm、1550nm和1625nm。

2 光纤结构与光在光纤中的传送



光纤裸纤一般分为三层：

1)纤芯（core）：折射率较高，用来传送光；

2)包层（cladding）：折射率较低，与纤芯一起形成全反射条件；

3)保护层：保护光纤。

 n = Index of refraction（折射率），光在真空中的传播速度与光在该介质中的传播速度之比率。

n1=纤芯折射率；n2=包层折射率，n1>n2，形成形成全反射条件。3 单模与多模

3 单模与多模

外径一般为125um(一根头发平均100um)
内径：单模9um 多模50/62.5um

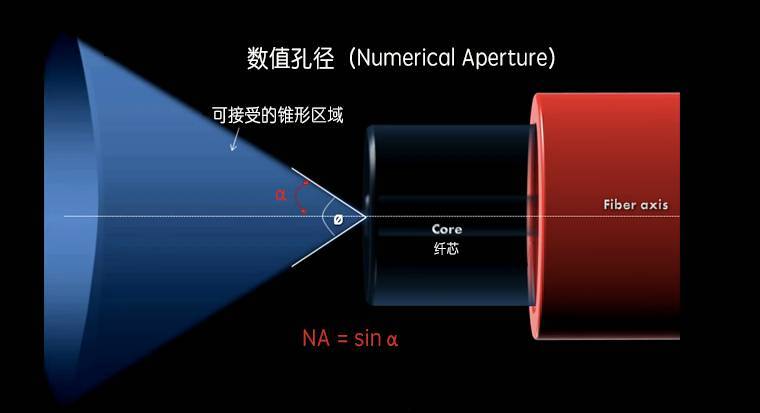

 4 数值孔径（Numerical Aperture）

入射到光纤端面的光并不能全部被光纤所传输，只是在某个角度范围内的入射光才可以。

 这个角度α的正弦值就称为光纤的数值孔径（NA = sinα），

不同厂家生产的光纤的数值孔径不同。
